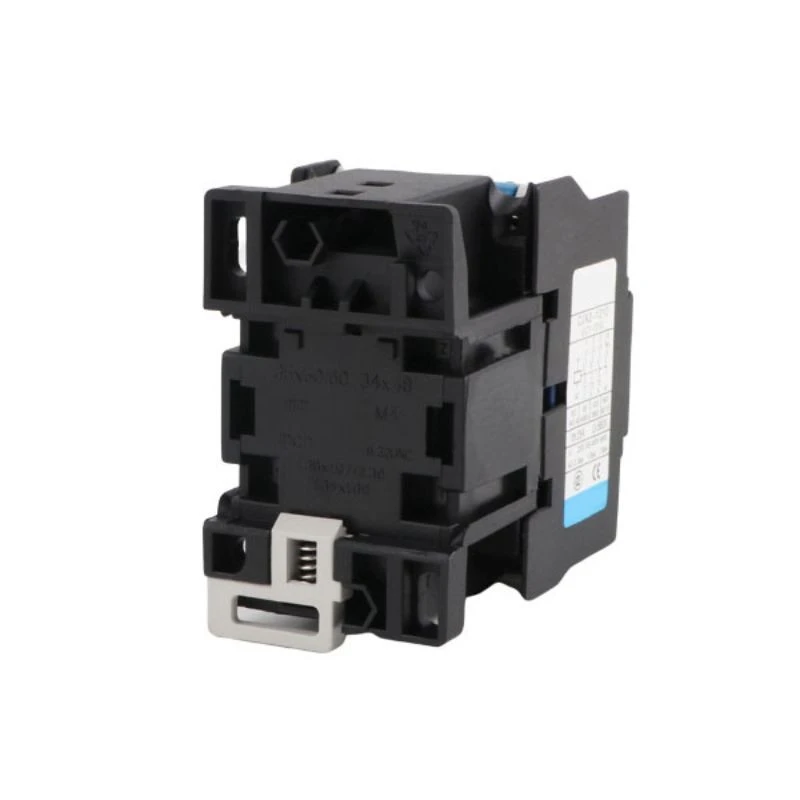

코일 220v 전자 접촉기



코일 220v 전자 접촉기는 원격 제어 및 최대 690V AC 전원 회로의 빈번한 작동을 위해 설계된 고성능 전자기 스위칭 장치입니다. 220V AC(50/60Hz) 작동 코일로 설계된 이 접촉기는 자동화 및 배전 응용 분야에서 모터, 조명 시스템, 난방 부하 및 기타 산업 장비에 대한 안정적인 ON/OFF 제어 기능을 제공합니다.



주요 사양



매개변수	사양
코일 전압	220V AC(50/60Hz)
코일 전력 소비	밀봉형: 7~9VA / 픽업-업: 50~70VA(프레임 크기에 따라 다름)
정격 작동 전류(즉)	9A ~ 95A+ (모델에 따라 다름)
정격절연전압(Ui)	690V / 1000V
정격 임펄스 내전압(Uimp)	6kV ~ 8kV
폴란드	3극(주 접점) + 보조 접점
보조 연락처	1NO+1NC 또는 2NO+2NC(구성 가능)
기계적 수명	1,000만 개 이상의 작업
전기적 수명	100만회 이상(정격 부하 시)
작동 온도	-35도 ~ +70도
설치	DIN 레일 또는 나사 장착
표준	IEC 60947-4-1, GB/T 14048.4



특징 및 이점



• 신뢰할 수 있는 전자기 시스템 – 코일 220v 전자 접촉기는 양극 접점 폐쇄를 위해 강력한 자기장을 생성하여 전압 변동 시에도 안정적인 전도를 보장합니다(정격 전압의 85% ~ 110%에서 작동).



• 높은 차단 용량 – 은-합금 주 접점은 탁월한 아크 저항과 낮은 접촉 저항을 제공하여 높은 돌입 전류(모터 시동 전류 최대 7× Ie)를 안전하게 차단할 수 있습니다.



• 다목적 보조 접점 구성 – 내장된-보조 접점은 자가 유지, 연동 및 신호 피드백 회로를 지원하여 PLC 및 릴레이 로직 시스템에 원활하게 통합됩니다.



• 조용한 작동(일부 모델) – 일부 버전에는 DC로 코일을 구동하는 AC/DC 내부 정류기가 있어 작동 중 험과 소음을 크게 줄입니다.



• 빠르고 쉬운 설치 – 명확한 단자 표시(코일의 경우 A1/A2, 주 회로의 경우 1/L1, 3/L2, 5/L3)가 있는 컴팩트한 본체 디자인으로 빠른 배선이 가능합니다. 보조 접점 블록, 기계식 인터록 및 서지 억제기를 포함한 옵션 스냅온 액세서리.



• 내구성 있는 구조 - 난연성 열경화성 하우징(UL94 V-0)은 열악한 산업 환경에서도 안전성과 수명을 보장합니다.



• 시각적 상태 표시기 – 내장된-기계식 표시기는 접촉 위치(ON/OFF)를 한눈에 보여주기 때문에 문제 해결이 쉽습니다.



일반적인 응용 분야

모터 스타터 및 모터 제어 센터(MCC)

HVAC 압축기 및 팬 제어

컨베이어 시스템 및 자재 취급 장비

조명 접촉기 패널

펌프 제어 스테이션

산업용 오븐 및 히터 제어

엘리베이터 및 크레인 제어

농업 및 관개 장비



선택 가이드



프레임 크기	정격 전류(즉)	모터 전원(220V)	모터 전원(380V)
09	9A	2.2kW	4kW
12	12A	3kW	5.5kW
18	18A	4kW	7.5kW
25	25A	5.5kW	11kW
32	32A	7.5kW	15kW
40	40A	11kW	18.5kW
50	50A	15kW	22kW
65	65A	18.5kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



안전 및 규정 준수

IEC/EN 60947-4-1 인증

CCC, CE 및 RoHS 준수(모델/지역에 따라 다름)

내장-서지 억제 준비됨(외부 모듈 선택 사항)

열 과부하 계전기와 결합 시 결상 및 과부하 보호



치수(mm)





모델	치수(mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
